Модуль управления тренировкой состоит из двух секций с одним входом, пультовой и поста медицинского контроля. Пультовой отсек предназначен для осуществления постоянного контроля за тренировочным процессом руководителем занятий. С помощью пульта управления осуществляется двухсторонняя связь с тренирующимися, ведется управление всеми системами и тренажерами, ведется видеозапись тренировки. Пост медицинского контроля предназначен для проверки состояния здоровья тренирующихся, а также для оказания доврачебной помощи, при необходимости.

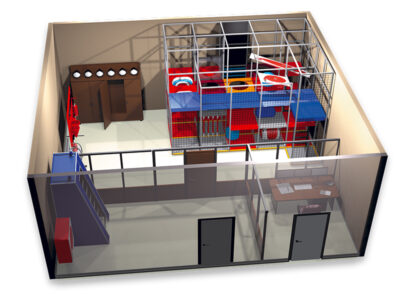

Модуль «Теплодымокамера» состоит из трех секций с отдельными входами:
• секция ориентации – дымокамера;
• секция физической нагрузки – теплокамера;
• технический отсек.
Секция ориентации – дымокамера, обеспечивает тренировку пожарных в условиях ограниченной видимости (плотном задымлении), загруженности и захламленности, в сочетании с различными препятствиями и световыми и звуковыми эффектами. Основной составляющей частью дымокамеры является тренажер «Лабиринт».
Тренажер «Лабиринт» выполнен в трех уровнях по высоте, с возможностью ползать и ходить. В «Лабиринте» имеются имитационные объекты, такие как люки и узкие лазы различных конфигураций, наклонный участок с постепенно меняющейся высотой, самозакрывающиеся двери и окна (управляются с пульта управления), наклонная и вертикальная лестницы, труба для передвижения в ней ползком. Дымокамера оборудована люком в потолке для выхода через «Лабиринт» на открытую площадку второго уровня комплекса.
Секция физической нагрузки – теплокамера, позволяет проведение тренировок в специальных защитных костюмах с применением СИЗОД при повышенных температурах окружающего воздуха до +60 °С. Основным оборудованием теплокамеры являются тренажеры общего назначения: «Ударный молот», «Бесконечная лестница», «Беговая дорожка».
Тренажер «Ударный молот» предназначен для получения тренирующимися тяговых нагрузок в тепловой зоне и обеспечивает возможность дозировать, заранее определять и изменять физическую нагрузку, задаваемую дистанционно с пульта управления. Тренажер обеспечивает подъем и опускание груза весом 25 кг канатом на роликах.
Тренажер «Бесконечная лестница» предназначен для отработки подъема по лестнице в тепловой зоне и обеспечивает получение тренирующимися дозированной, заранее определенной и изменяемой физической нагрузки, задаваемой дистанционно с пульта управления.
Тренажер «Беговая дорожка» предназначен для выполнения упражнений по ходьбе (бегу) в тепловой зоне и обеспечивает получение тренирующимися дозированной, заранее определенной и изменяемой физической нагрузки, задаваемой дистанционно с пульта управления. Поверхность дорожки выполнена из прочных, износостойких материалов, выдерживающих длительные механические нагрузки. Конструкция тренажера предусматривает кнопку аварийной остановки беговой дорожки.
Температура воздуха в теплокамере измеряется датчиком температуры и отображается на пульте управления.
Технический отсек предназначен для размещения отопительной системы комплекса и главного распределительного щита электропитания.
Модуль огневой, имитирующий промышленную зону, предназначен для проведения занятий по отработке приемов тушения условного очага пожара, а также в подготовке спасателей и пожарных к различным ситуациям при тушении пожара в промышленной зоне. Модуль огневой состоит из имитатора горящего трубопровода, имитатора горящего электрошкафа, имитатора горящей двери, имитатора горящей лестницы, дымогенератора.
Имитатор горящего трубопровода состоит из двух труб с фланцами и запорными вентилями. Труба Z-образной формы имитирует утечку газа через фланцы, расположенные на вертикальных участках трубопровода. В имитаторы фланцев встроены запальные и рабочие горелки. Труба П-образной формы имитирует перекрытие вентиля на линии подачи газа. Имитатор вентиля содержит датчики положения вентиля. При перекрытии запорного вентиля происходит отключение подачи газа и прекращается горение. По окончании выполнения упражнения сигнал подается на пульт управления.
Имитатор горящего электрошкафа представляет собой металлический шкаф. Имитация горения электрошкафа осуществляется при помощи газовых горелок, расположенных внутри шкафа. Тренажер поддерживает один уровень горения. При правильной подаче и расходе огнетушащего вещества на охлаждение и тушение шкафа происходит отключение подачи газа, прекращается горение и на пульт управления подается сигнал о выполнении упражнения.
Имитатор горящей двери представляет собой дверь с запорной ручкой. Конструкция огневого тренажера позволяет его тушение водой. Дверь воспламеняется по периметру при ее открытии, имитируя эффект обратной тяги. При закрытии двери пламя гаснет и на пульт управления подается сигнал о выполнении упражнения.
Имитатор горящей лестницы представляет собой лестницу с перилами. В нижние четыре ступени равномерно распределены и вмонтированы горелки. Тренажер оборудован системой отключения подачи газа при тушении возгорания. На рабочей поверхности тренажера установлены датчики температуры. Во время тушения пламени поверхность ступеней охлаждается, за счет разницы температур происходит отключение подачи газа, прекращается горение и на пульт управления подается сигнал о выполнении упражнения.
Дымогенератор обеспечивает заполнение помещения дымом до необходимого уровня и плотности. Дым безопасен для здоровья тренирующихся. Дымогенератор управляется оператором с пульта управления.
Модуль огневой, имитирующей жилую зону, предназначен для моделирования ситуаций, приближенных к реальным условиям работы в непригодной для дыхания среде, в условиях повышенной температуры и влажности. Основным оборудованием модуля являются огневые тренажеры – имитаторы объемного воспламенения, возгорания кровати и возгорания телевизора, дымогенераторная установка. Имитаторы применяются как элемент психологической и тепловой нагрузки. Управление тренажерами осуществляется с пульта управления комплекса в ручном и автоматическом режиме. При правильной подаче и расходе огнетушащего вещества на охлаждение и тушение тренажера происходит отключение подачи газа, прекращается горение и на пульт управления подается сигнал о выполнении упражнения.
Имитатор объемного воспламенения размещен на потолке и имитирует объемное воспламенение газовоздушной смеси. Воспламенение происходит под потолком и через 5 секунд горения подача газа автоматически отключается и пламя гаснет.
Имитатор возгорания кровати представляет собой сетчатую кровать размером 160 х 90 см. Вмонтированные в горизонтальную поверхность кровати горелки создают небольшое пламя, которое постепенно увеличивается и охватывает всю поверхность кровати. Для контроля за тушением пламени в имитатор вмонтированы датчики.
Имитатор горящего телевизора представляет собой имитацию монитора телевизора, смонтированного на тумбочке. Габариты модуля 600 х 400 х 1500 мм. Пламя от запальной горелки вырывается через специальные отверстия в корпусе телевизора, создавая эффект объемного воспламенения.
Дымогенераторная установка обеспечивает заполнение помещения дымом до необходимого уровня плотности. Дым безопасен для здоровья тренирующихся. Дымогенератор управляется оператором с пульта управления.
В огневом модуле, имитирующем жилую зону, созданы дополнительные препятствия в виде предметов мебели: четыре платяных шкафа, два стола, два кресла, три табурета, урна и две антресоли.
Базовая комплектация:
Модуль управления тренировкой 1
Модуль теплодымокамеры 1
Модуль огневой, имитирующий промышленную зону 1
Модуль огневой, имитирующий жилую зону 1
Открытая площадка с защитным ограждением по периметру для подъема с внешней стороны на второй уровень комплекса, с наклонной лестницей, оборудованной поручнями 1
Технические характеристики
• Габариты: комплекс размещается на площадке 20 х 10 м.
• Масса: 42 000 кг.
• Электропитание: 380 В, 50 Гц.
• Потребляемая мощность: 52 кВт.
